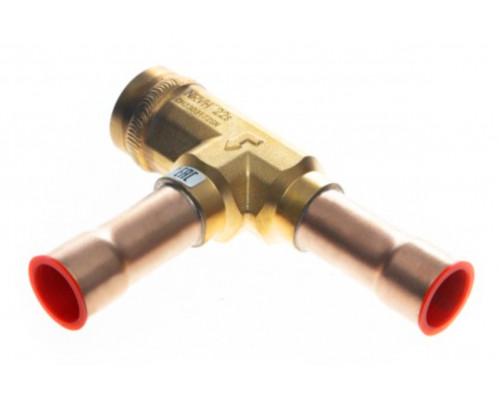

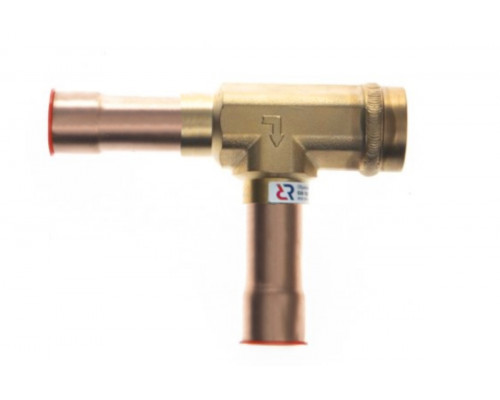

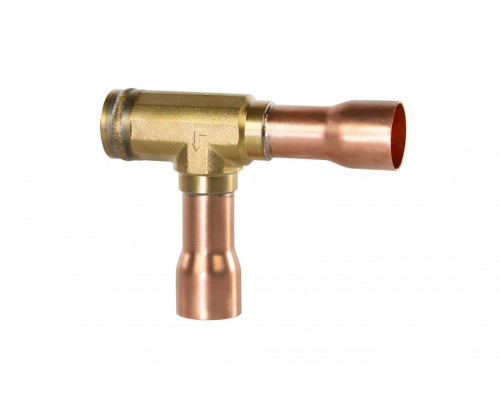

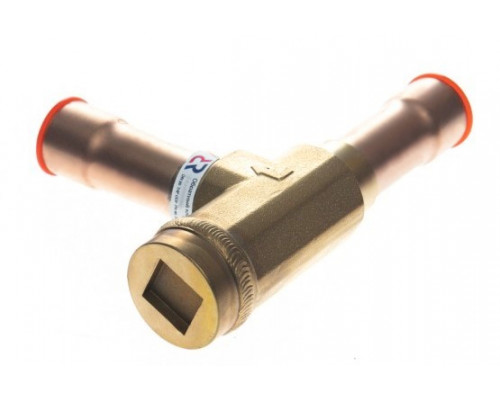

Ридан 020-1073R — Клапан обратный угловой NRVH 42s, присоединительные патрубки 1"5/8, под пайку

D, мм

42

H, мм

197

L, мм

126

L₁, мм

19

Вес, кг

1,163

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов обратных типа NRVH техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов обратных типа NRVH при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Диапазон температур, °C

-50→140

Исполнение

Угловой

Класс гермитичности

B

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входят:- клапан обратный типа {{field:Модификация}}; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Максимальное испытательное давление PB, бар

60

Максимальное рабочее давление PB, бар

46

Материал деталей изделия

Смотрите в руководстве по эксплуатации

Минимальный открывающий перепад давления, бар

0,30

Назначение изделия

Клапаны обратные типа NRVH, {{field:Модификация}} используются в жидкостных магистралях, линиях всасывания и линиях горячего газа хладагента в системах холодоснабжения и кондиционирования, заправленных фторсодержащими хладагентами для обеспечения движения потока хладагента только в заданном направлении и предотвращения обратного движения хладагента при миграции из теплых участков холодильного контура в более холодные.Допускается установка клапана обратного типа NRVH на опасных производственных объектах, если технические характеристики соответствуют указанным в паспорте на данную продукцию

Номинальный диаметр (DN), мм

40

Присоединительные патрубки, мм

42

Присоединительные патрубки, дюйм

-

Пропускная способность Kv, м3/ч

30

Тип присоединения

Под пайку ODF

Тип хладагента

ХФУ, ГХФУ и ГФУ (группа опасности 2)

Фазовое состояние

Газ/жидкость
