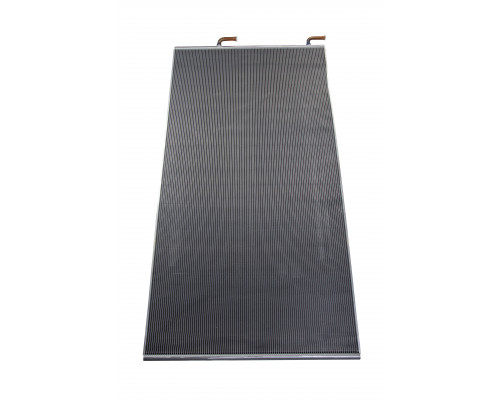

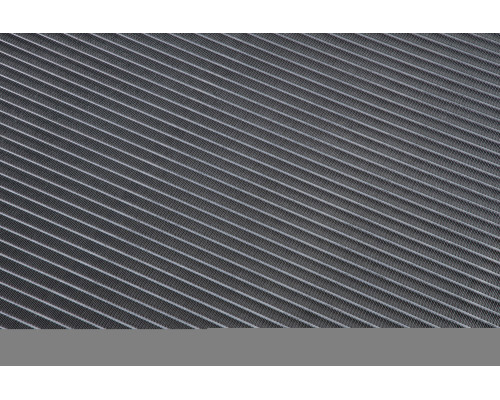

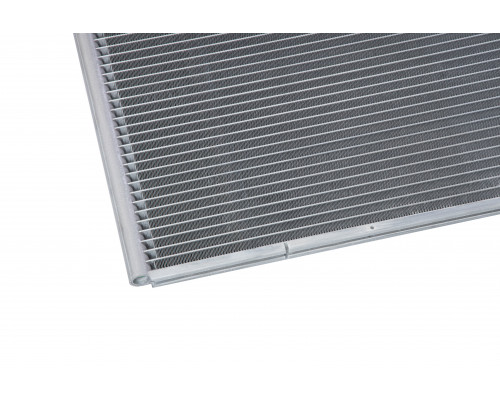

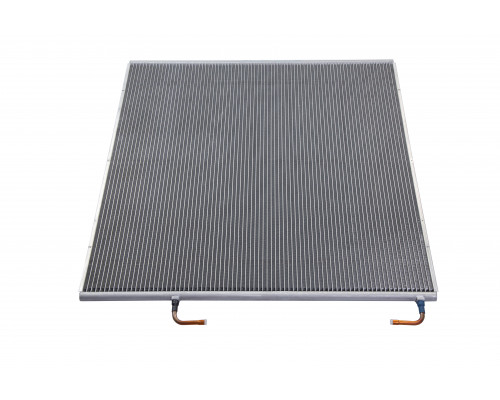

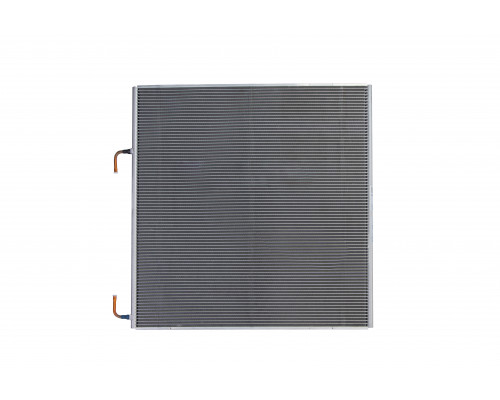

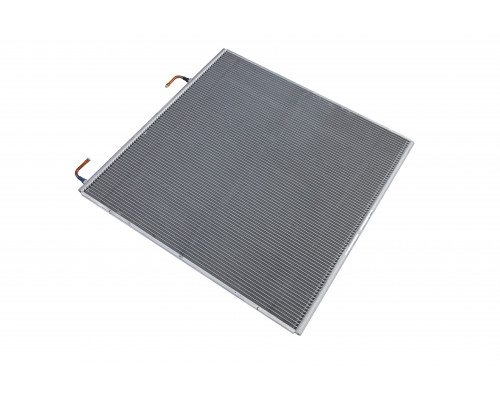

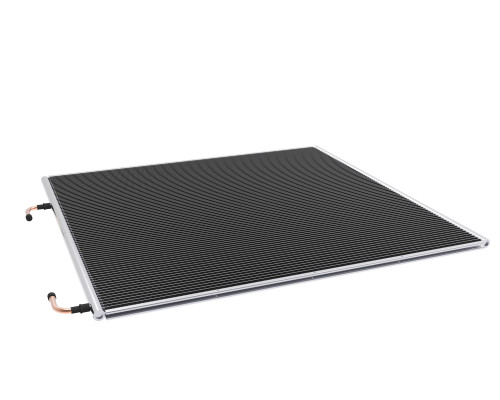

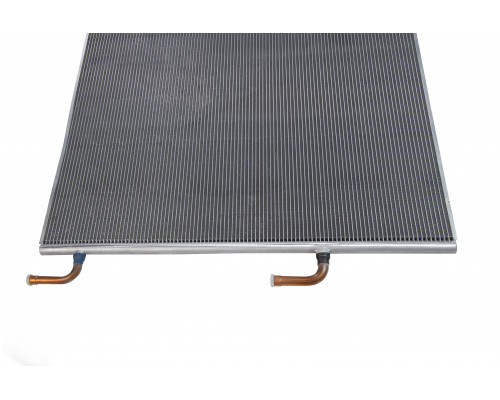

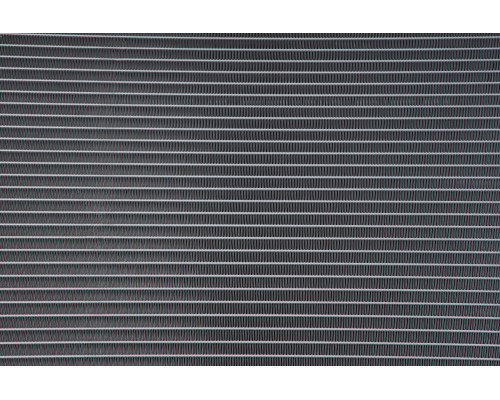

Ридан 021U0084R — Теплообменник MCHE_RC-1400-S алюминиевый микроканальный, рабочее давление — 45 бар

Внутренний объем, л

0,76

Габаритные размеры (L х H х D2), мм

780 x 769,7 x 16

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие теплообменников микроканальных типа MCHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменники Ридан составляет 12 месяцев с даты отгрузки со склада ООО «Ридан» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования). Срок службы теплообменников микроканальных типа MCHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Ридан», указанной в транспортных документах.

Глубина, мм

16

Давление разрыва, бар

135

Диаметр коллекторов, мм

20

Диапазон рабочих температур среды/стенки

от -40 до +125C

Количество теплообменников в упаковке

1

Комплектность

В комплект поставки входит:теплообменник микроканальный типа MCHE; упаковка; паспорт (предоставляется в электронном виде по запросу); инструкция по эксплуатации (предоставляется в электронном виде по запросу). Теплообменники поставляются без заправки хладагентом.

Масса теплообменника (нетто), кг

4,5

Назначение изделия

Теплообменники микроканальные типа MCHE предназначены для передачи тепловой энергии от одного теплоносителя к другому в системах холодоснабжения и кондиционирования воздуха. Теплообменники MCHE могут использоваться в качестве конденсаторов для бытовых и коммерческих систем кондиционирования воздуха, а также в холодильном оборудовании для стандартных хладагентов (фторуглероды, хлорфторуглероды, гидрофторуглероды, такие как R410A, R407C, R134a и т. д. - жидкости группы рабочих сред 1, 2 и газы группы рабочих сред 2, согласно ТР ТС 032/2013), в качестве конденсаторов для аммиачных систем (полностью алюминиевый дизайн, включая патрубки) и как теплообменники для систем фрикулинга, работающих с водой или теплоносителями на основе гликолей (пропиленгликоль, этиленгликоль и производные). Микроканальная технология также может быть использована для испарителей, радиаторов и реверсивных систем, если такое применение предусмотрено назначением каждого конкретного теплообменника.Внешний вид теплообменников микроканальных типа MCHE

Пробное давление, бар

45

Рабочее давление, бар

45

Расчетное давление, бар

45

Тип рабочей среды

негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, гидрофторуглеводороды)
