***Информация на сайте о товарах, включая цены, не является публичной офертой и может изменяться в зависимости от партии поставки. Уточняйте информацию у наших менеджеров перед оплатой.
- Номинальный диаметр (DN), мм
- 25
- Максимальное рабочее давление (PN), бар изб.
- 52
- Тип присоединения
- 25 D (1") - под сварку встык, EN 10220
Характеристики
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие смотровых стекол S-GR техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы стекол смотровых S-GR при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Комплектность
В комплект поставки входят:- стекло {{field:Модификация}}
- набор прокладок
- защитная проставка
- упаковка;
- паспорт (предоставляется по запросу в электронной форме);
- руководство по эксплуатации (предоставляется по запросу в электронном виде).
Максимальное рабочее давление (PN), бар изб.
52
Назначение изделия

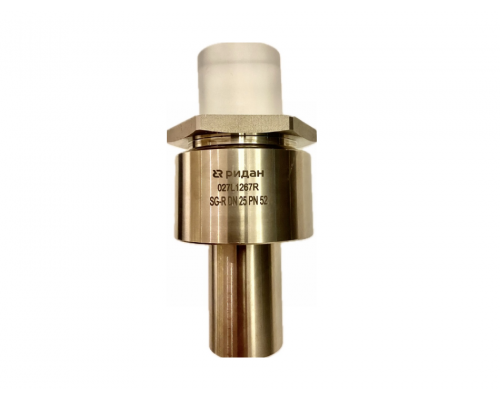

2.1 НазначениеСмотровые стекла типа SG-R, {{field:модификация}} (далее – «изделие», «стекло») предназначены для визуального контроля состояния и чистоты проходящего потока хладагента в системе, а также для индикации наличия (отсутствия) жидкости в контролируемом объеме.
Стекла удовлетворяют всем требованиям, предъявляемым к оборудованию промышленных холодильных установок.
2.2 Климатическое исполнение
Стекла предназначен для работы в макроклиматических районах с умеренным и холодным климатом. Категории размещения УХЛ 3 по ГОСТ 15150–69.
2.3 Область применения
Промышленные холодильные установки на объектах пищевой промышленности.
2.4 Конструкция
Поз.НаименованиеМатериал1Нижняя часть корпусаСталь 09MnNiDR2Плоское уплотнениеPTFE3Смотровой глазокPMMA4Верхняя часть корпусаСталь 09MnNiDR5Кольцевое уплотнениеHNBR6Защита от промерзания (проставка)PMMA
Наружный / Внутренний диаметры присоединительного штуцера, мм
33,7 / 24,5
Номинальный диаметр (DN), мм
25
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3) и R744 (CO2). (Газы и жидкости, 1 и 2 группы опасности)
Температура рабочей среды, °С
-60 … +120
Тип присоединения
25 D (1") - под сварку встык, EN 10220
