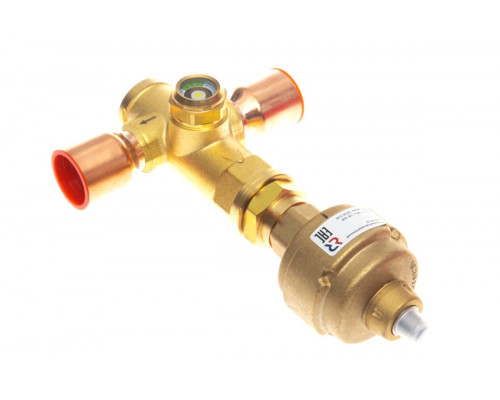

Ридан 034G1706R — Электронный расширительный клапан ETS 50, присоединительные патрубки 28х28 мм

H2, мм

118

H3, мм

38,5

H4, мм

12,5

H₁, мм

206,3

Kv, м^3/ч

2,3

L2, мм

63

L3, мм

-

L4, мм

-

L5, мм

-

L₁, мм

63

Qном., кВт*

173,5

А, мм

28,7

В, мм

28,7

Вес, кг

1,878

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов терморегулирующих типа ETS техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов терморегулирующих типа ETS при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Защита двигателя

IP65

Исполнение

Прямой

Класс гермитичности

B

Климатическое исполнение

УХЛ4

Комплектность

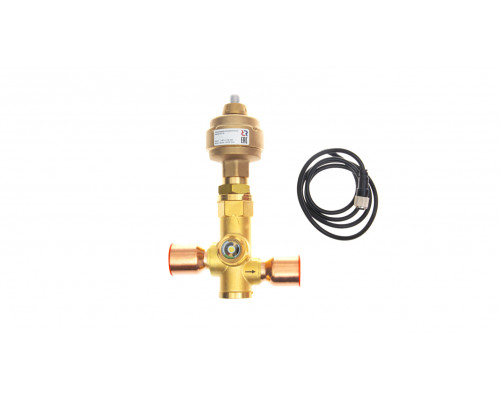

В комплект поставки входит:- клапан терморегулирующий типа ETS, {{field:Модификация}}; - кабель для ETS; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Макс. раб. давление, бар

45

Назначение изделия

Клапаны терморегулирующие типа ETS предназначены для подачи жидкого хладагента в сухие (незатопленные) испарители, где перегрев на выходе из испарителя прямо пропорционален тепловой нагрузке на испаритель и представляют собой терморегулирующие клапаны с электронным управлением. Они поддерживают перегрев хладагента на выходе из испарителя на заданном уровне, меняя количество жидкого хладагента, поступающего в испаритель холодильной системы.Клапаны терморегулирующие типа ETS подходят для применения в системах холодоснабжения, шоковой заморозки, охлаждения жидкости, льдогенераторах, тепловых насосах и системах кондиционирования, работающих на фторсодержащих хладагентах, включая такие хладагенты высокого давления, как R410A. Клапаны терморегулирующие типа ETS не предназначены для контакта с питьевой водой в системах хозяйственно-питьевого водоснабжения.

Напряжение питания постоянного тока, В

12

Номинальный диаметр (DN), мм

25x25

Присоединительные патрубки, мм

28x28

Присоединительные патрубки, дюйм

1"1/8x1"1/8

С, мм

60

Сила тока

230 мА

Смотровое стекло

Да

Тип материалов

Смотрите в руководстве по эксплуатации

Тип присоединения

Под пайку ODF

Упаковка

Индивидуальная

Фазовое состояние

Газ/жидкость
