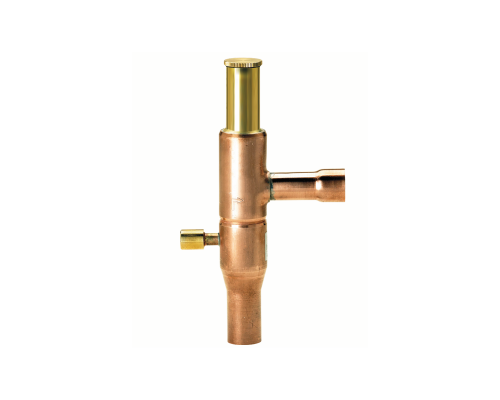

Ридан 034L0026R — KVP 28s Клапан регулирующий 1"1/8 пайка

B2, мм

48

B₁, мм

105

C, мм

20

D, мм

43

H2, мм

151

H3, мм

103

H₁, мм

259

NV1, мм

24

NV2, мм

24

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов типа KVP техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов типа KVP при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Диапазон регулирования давления, бар

0→5,5

Заводская настройка, бар

2

Класс гермитичности

B

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входят:- регулирующий клапан типа KVP; - упаковочная коробка; - инструкция (предоставляется по запросу в электронной форме). - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Максимальное испытательное давление PB, бар

19,8

Максимальное рабочее давление PB, бар

18

Масса (кг)

1

Назначение изделия

Регулирующий клапан типа KVР (далее – клапан типа KVP) устанавливается в линию всасывания за испарителем и выполняет следующие функции:1) Поддерживает постоянное давление кипения и, следовательно, постоянную температуру поверхности испарителя. Осуществляет плавную регулировку давления путем дросселирования газа во всасывающем трубопроводе, тем самым приводя в соответствие расход хладагента и нагрузку на испаритель; 2) Защищает испаритель от слишком низкого давления кипения (например, осуществляет защиту испарителей систем охлаждения жидкости от замерзания). Регулятор закрывается, если давление в испарителе падает ниже заданного значения; 3) Позволяет поддерживать разное давление кипения в двух или более испарителях, установленных в системе с одним компрессором. Клапан типа KVP предназначен для использования с фторсодержащими хладагентами типа ХФУ, ГХФУ и ГФУ. Клапаны типа KVP , модификаций 12 – 22 могут использоваться с горючими хладагентами.

Номинальная производительность (R134a), кВт

6,1

Номинальная производительность (R22), кВт

8,6

Номинальная производительность (R404A,R507), кВт

7,7

Номинальная производительность (R407C), кВт

7,9

Номинальный диаметр, DN

25

Присоединительные патрубки, дюйм

1 1/8''

Пропускная способность Kv, м3/ч

8

Температура рабочей среды, °С

-45…130

Тип присоединения

под пайку

Тип фреона

R22, R134a, R404A, R407C, R507

Фазовое состояние

Газ/жидкость
