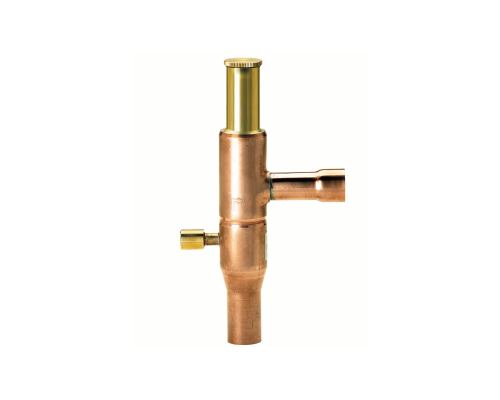

Ридан 034L0032R — KVP 35s Клапан регулирующий 1"3/8 пайка

B2, мм

48

B₁, мм

105

C, мм

25

D, мм

43

H2, мм

151

H3, мм

103

H₁, мм

259

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов типа KVP техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов типа KVP при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Диапазон регулирования давления, бар

0→5,5

Заводская настройка, бар

2

Класс гермитичности

B

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входят:- регулирующий клапан типа KVP; - упаковочная коробка; - инструкция (предоставляется по запросу в электронной форме). - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Максимальное испытательное давление PB, бар

19,8

Максимальное рабочее давление PB, бар

18

Масса (кг)

1

Назначение изделия

Регулирующий клапан типа KVР (далее – клапан типа KVP) устанавливается в линию всасывания за испарителем и выполняет следующие функции:1) Поддерживает постоянное давление кипения и, следовательно, постоянную температуру поверхности испарителя. Осуществляет плавную регулировку давления путем дросселирования газа во всасывающем трубопроводе, тем самым приводя в соответствие расход хладагента и нагрузку на испаритель; 2) Защищает испаритель от слишком низкого давления кипения (например, осуществляет защиту испарителей систем охлаждения жидкости от замерзания). Регулятор закрывается, если давление в испарителе падает ниже заданного значения; 3) Позволяет поддерживать разное давление кипения в двух или более испарителях, установленных в системе с одним компрессором. Клапан типа KVP предназначен для использования с фторсодержащими хладагентами типа ХФУ, ГХФУ и ГФУ. Клапаны типа KVP , модификаций 12 – 22 могут использоваться с горючими хладагентами.

Номинальная производительность (R134a), кВт

6,1

Номинальная производительность (R22), кВт

8,6

Номинальная производительность (R404A,R507), кВт

7,7

Номинальная производительность (R407C), кВт

7,9

Номинальный диаметр, DN

32

Присоединительные патрубки, мм

32

Присоединительные патрубки, дюйм

1 3/8''

Пропускная способность Kv, м3/ч

8

Температура рабочей среды, °С

-45…130

Тип присоединения

под пайку

Тип фреона

R22, R134a, R404A, R407C, R507

Фазовое состояние

Газ/жидкость
