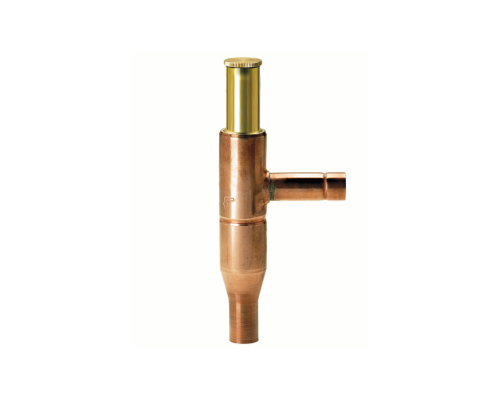

Ридан 034L0049R — KVL 15s Клапан регулирующий 5/8" пайка

B₁, мм

64

D, мм

30

H2, мм

99

H₁, мм

179

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов типа KVL техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов типа KVL при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Диапазон регулирования давления, бар

0,2→6

Заводская настройка, бар

2

Зона пропорциональности, бар

2

Класс гермитичности

B

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входят:- клапан-регулятор давления типа KVP; - упаковочная коробка; - инструкция (предоставляется по запросу в электронной форме). - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Максимальное испытательное давление PB, бар

19,8

Максимальное рабочее давление PB, бар

18

Масса, кг, не более

0,4

Назначение изделия

Клапан регулирующий типа KVL (далее – клапаны типа KVL) устанавливаются в линию всасывания перед компрессором и регулируют давление в картере компрессора. Они защищают двигатель компрессора от перегрузок во время пуска после длительных простоев или циклов оттаивания (при высоком давлении в испарителе).Клапаны типа KVL предназначен для использования с фторсодержащими хладагентами типа ХФУ, ГХФУ и ГФУ.

Номинальная производительность (R134a), кВт

5,3

Номинальная производительность (R22), кВт

7,1

Номинальная производительность (R404A/R507), кВт

6,3

Номинальная производительность (R407C), кВт

6,5

Номинальный диаметр, DN

15

Присоединительный штуцер, дюйм

5/8''

Присоединительный штуцер, мм

16

Пропускная способность Kv, м3/ч

3,2

С под пайку, мм

12

Температура рабочей среды, °С

-60…130

Тип присоединения

под пайку

Тип фреона

R22, R134a, R404A, R407C, R507

Фазовое состояние

Газ/жидкость
