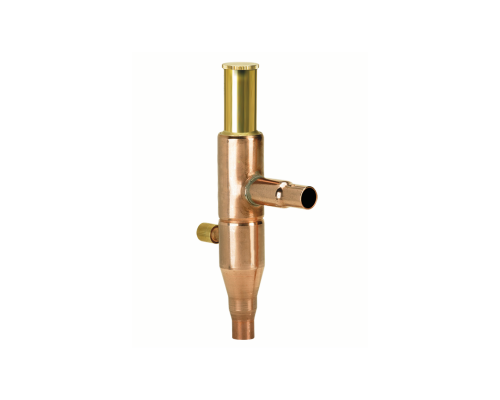

Ридан 034L0094R — KVR 22s Клапан регулирующий 7/8" пайка

B2, мм

41

B₁, мм

64

C, мм

17

D, мм

30

H2, мм

99

H3, мм

66

H₁, мм

179

Вес, кг

0,4

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов-регуляторов давления типа KVR техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов-регуляторов давления типа KVR при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Класс гермитичности

B

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входят:- регулирующий клапан типа KVR; - упаковочная коробка; - инструкция; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Максимальное рабочее давление PB, бар

28

Назначение изделия

Регулирующие клапаны типа KVR (далее – клапаны) вместе с клапаном-регулятором перепада давления NRD либо клапаном-регулятором давления KVD служат для поддержания постоянного и достаточно высокого давления в конденсаторе и ресивере холодильных установок и систем кондиционирования с конденсаторами воздушного охлаждения.Клапаны предназначены для использования с фторсодержащими хладагентами типа ХФУ, ГХФУ и ГФУ. Клапаны модификаций 12 – 22 могут использоваться с горючими хладагентами.

Номинальная производительность по горячему газу (R134a), кВт

11,6

Номинальная производительность по горячему газу (R22), кВт

13,2

Номинальная производительность по горячему газу (R404A,R507), кВт

12

Номинальная производительность по горячему газу (R407C), кВт

14,3

Номинальная производительность по жидкости (R134a), кВт

47,3

Номинальная производительность по жидкости (R22), кВт

50,4

Номинальная производительность по жидкости (R404A,R507), кВт

36,6

Номинальная производительность по жидкости (R407C), кВт

54,4

Номинальный диаметр, DN

20

Присоединительные патрубки, мм

22

Присоединительные патрубки, дюйм

7/8"

Пропускная способность Kv, м3/ч

2,5

Температура рабочей среды, °С

-45…130

Тип присоединения

под пайку

Тип фреона

R22, R134a, R404A, R407C, R507

Фазовое состояние

Газ/жидкость
