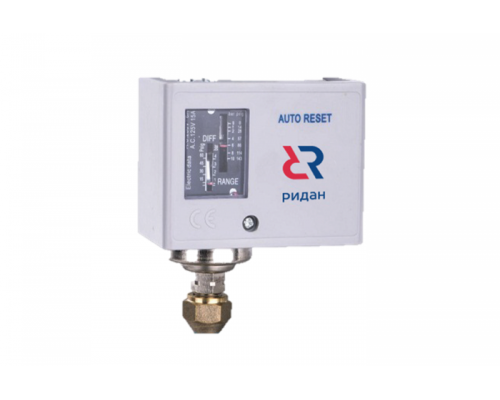

Ридан 060-110366R — Реле давления одноблочные KP1, диапазон регулирования 0,5-5,5 бар

Виброустойчивость

4G

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие реле давления типа KP техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы реле давления типа KP при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Диапазон регулирования, бар

-0,5 - 5,5

Дифференциал ∆p, бар

≤1

Защита от короткого замыкания: плавкий предохранитель

10A

Кабельный ввод

Pg 13.5 (для кабелей диаматером 6 → 14 мм)Pg 16 (для кабелей диаматером 8 → 16 мм)

Класс защиты корпуса согласно EN 60529/IEC 529

IP 44

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входит:- реле давления типа KP; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Контактная группа

SPDT

Контактная нагрузка

125В (AC) - 20А; 250В (АС) - 10А; 24В (DC) - 10A

Максимальное испытательное давление на стороне низкого давления, бар

16,5

Максимальное рабочее давление, бар

16,5

Назначение изделия

Реле давления типов КР предназначены для регулирования, текущего контроля и аварийной сигнализации в промышленности. Устанавливаются в системах с жидкими и газообразными средами.Реле давления снабжены однополюсными выключателями, которые замыкают или размыкают электрическую цепь при изменении давления в системе по сравнению с заданным давлением. Реле давления типа KP не являются средством измерения.

Номинальное импульсное напряжение, кВ

4

Рабочая среда

ГХФУ и негорючие ГФУ

Степень загрязнения

3

Температура окружающей среды

-40…+65С

Тип присоединения

Под отбортовку 1/4"

Тип сброса

Ручной

Электроизоляция, В

400
