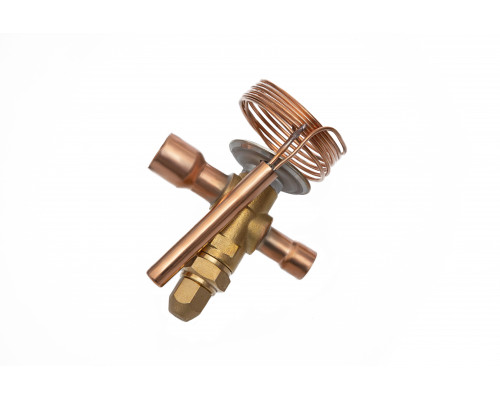

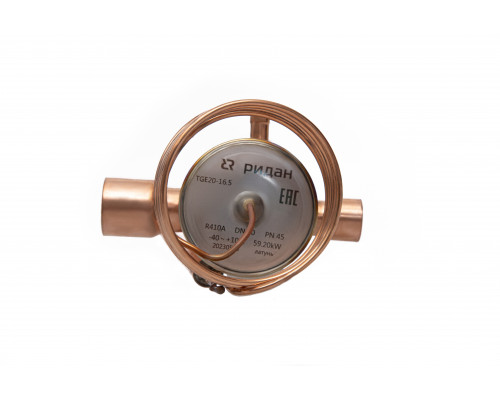

Ридан 067N3230R — Клапан терморегулирующий TGE 20-30, T кипения -40...10 ℃, присоединительные патрубки 5/8“x7/8“

A, мм

108

B, мм

66

C, мм

110

D, мм

73

E, мм

55

F, мм

29

G, мм

13

H, мм

89

MOP

Без MOP

Qном., кВт*

109,8

Вес, кг

0,58

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов терморегулирующих типа TGE техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с указанной в транспортных документах даты продажи или 18 месяцев с даты производства. Срок службы клапанов терморегулирующих типа TGE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ составляет 10 лет с указанной в транспортных документах даты продажи.

Диапазон температур кипения, °C

N: -40…+10

Длина капиллярной трубки, мм

1500

Климатическое исполнение

УХЛ4

Комплектность

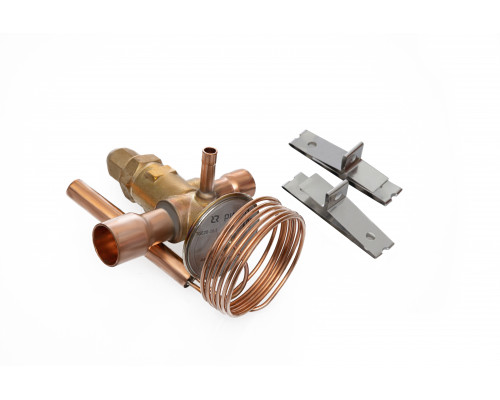

В комплект поставки входит:- клапан терморегулирующий типа TGE; - хомут для крепления термобаллона; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме);

Максимальная температура корпуса клапана, °C

150

Максимальное рабочее давление PB, бар

45

Материал деталей изделия

Смотрите в руководстве по эксплуатации

Назначение изделия

Клапаны терморегулирующие типа TGE предназначены для контроля перегрева хладагента на выходе из испарителя и поддержания его на заданном уровне. Клапаны подходят для применения в системах холодоснабжения, шоковой заморозки, охлаждения жидкости, тепловых насосах и системах кондиционирования работающих на хладагенте высокого давления R410A.Тип хладагента, для работы с которым предназначен клапан типа TGE, указан на шильдике трв.

Присоединительные патрубки, дюйм

5/8“x7/8“

Тип присоединения

Под пайку ODF

Фазовое состояние

Газ/жидкость

Хладагент

R410A
