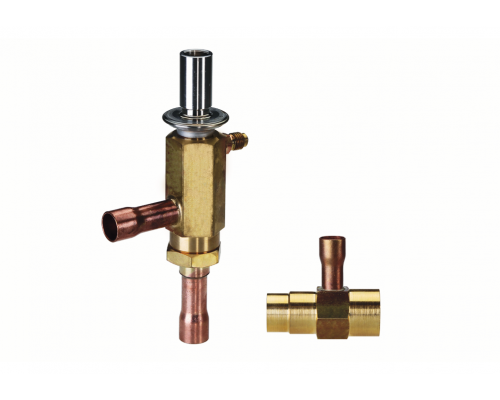

Ридан 069G4004R — LG 22-35 Тройник смесительный

H, мм

89

H₁, мм

40

L₁, мм

66

Вес, кг

0,4

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие тройника смесительного техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы смесителя газов при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входит:- тройник смесительный типа LG (регулятор CPCE не в ходит в комплект поставки); - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме); - инструкция.

Максимальное рабочее давление PB, бар

28

Назначение изделия

Тройник смесительный типа LG (далее смеситель) служат для ввода газа при использовании в системе регулирующего клапана типа CPCE. Регулирующий клапан предназначен для установки в байпасную линию между сторонами низкого и высокого давления системы охлаждения о осуществляют перепуск горячего газа в участок холодильного контура между испарителем и терморегулирующим клапаном. Регуляторы производительности предназначенные для соглосования производительности компрессора с фактической нагрузкой на испаритель.

Номинальный диаметр DN

35

Присоединительные патрубки, мм

35 x 22 x 35

Присоединительные патрубки, дюйм

1 3/8" x 7/8" x 1 3/8"

Рабочая среда

R22, R134a, R404A, R407C, R507A

Температура рабочей среды, °С

-50…140

Тип клапана

Тройник смесительный

Тип присоединения

под пайку

Фазовое состояние

Газ/жидкость
