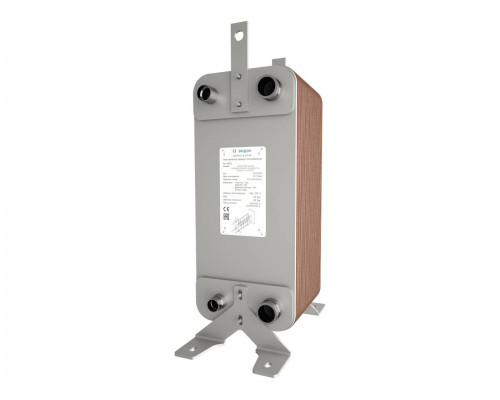

Ридан 111B2150R — Теплообменник пластинчатый паяный BPHE_RD-200-150-3,0-H, присоединительный штуцер H1/H2 — H3''1/8, Q3/Q4 — H2''5/8

A,мм

425

Вместимость канала H1H2, л

40.5

Вместимость канала Q3Q4, л

39.96

Габаритные размеры (ВхШхГ), мм

738x321x425

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие теплообменников пластинчатых типа BPHE техническим требованиям при соблюдении потребителем условий эксплуатации, хранения, транспортирования, монтажа, установленных эксплуатационной документацией.Гарантийный срок на теплообменников Ридан составляет 12 месяцев с даты отгрузки со склада ООО «Ридан» (указана в транспортных документах) или 18 месяцев с даты его производства (указана на шильде оборудования). Срок службы теплообменников пластинчатых типа BPHE при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты отгрузки со склада ООО «Ридан», указанной в транспортных документах.

Группы сред согласно ТР ТС 032

Газы и жидкости 1 и 2 группы опасности

Диапазон рабочих температур среды/стенки

от-196 до+225C

Климатическое исполнение

УХЛ 4

Количество контуров

один

Количество пластин

150

Комплектность

В комплект поставки входит:- теплообменник пластинчатый типа BPHE, {{field:Модификация}}; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме);

Масса теплообменника (нетто), кг

122

Модель

RD-200-150-3,0-H

Назначение изделия

Теплообменники пластинчатые типа BPHE предназначены для передачи тепловой энергии от одного теплоносителя к другому. Теплообменники пластинчатые типа BPHE могут применяться в холодильных установках (компрессорных, абсорбционных), а также в тепловых насосах. В качестве рабочих сред могут использоваться негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды, аммиак, CO2), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы.Рис.1 - Внешний вид теплообменников пластинчатых типа BPHE Пластинчатые паяные теплообменники типа BPHE доступны с 2-мя различными типами пластин с шевронными гофрами «в ёлочку». Пластины в свою очередь образуют 3 вида каналов, которые определяют тепловые и гидравлические характеристики теплообменника. Теплообменные пластины типа H имеют тупоугольные гофры, что позволяет получить большую эффективность теплообмена и увеличить турбулентность потока жидкости. Теплообменные пластины типа L имеют остроугольные гофры, что позволяет уменьшить падение давления, однако при этом понижается турбулентность потока жидкости и эффективность теплообмена. H-каналы образуются с использованием двух H-пластин, характеризуются высоким перепадом давления и высокой теплопередачей. Оптимальны для режимов работы с высоким значением термодинамической длины Θ – снижение температуры, отнесенное к средней разности температур. L-каналы образуются с использованием двух L-пластин, характеризуются более низким коэффициентом теплопередачи и меньшим перепадом давления. Оптимальны для режимов работы с низким значением термодинамической длины Θ. M-каналы образуются с использованием одной H-пластины и одной L-пластины, характеризуются средним коэффициентом теплопередачи и средним перепадом давления. Оптимальны для режимов работы со средним значением термодинамической длины Θ. Рис.2 - Изображение каналов типов H, L, M

Наличие дистрибьютора

нет

Присоединительный штуцер H1 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер по

H3"1/8

Присоединительный штуцер H2 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер по

H3"1/8

Присоединительный штуцер Q3 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер по

H2"5/8

Присоединительный штуцер Q4 (H-пайка, L-наружная резьба, N-внутренняя резьба, присоединение два в одном: iso-наружная резьба/пайка, S050-адаптер по

H2"5/8

Пробное давление, бар

45

Рабочее давление, бар

30

Расчетное давление, бар

30

Тип рабочей среды

негорючие хладагенты (фторуглеводороды, хлорфторуглеводороды), технические и холодильные масла, вода для технических нужд и систем ГВС, спиртосодержащие растворы, водные растворы гликолей
