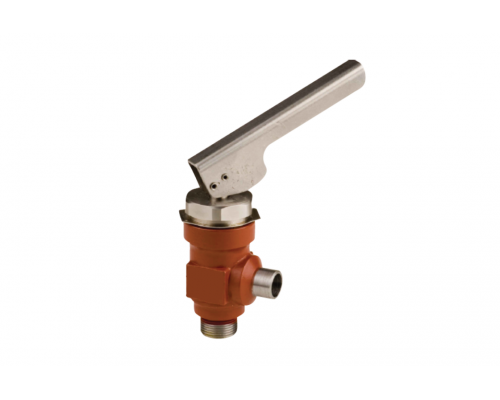

Ридан 149C2015R — Быстроспускные запорные клапаны SVA-Q 15 D

A, мм

45

B, мм

45

H, мм

185

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие изделия техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Герметичность затвора по ГОСТ 9544

Класс "А" по ГОСТ 9544-2015

Исполнение

Угловой

Комплектность

В комплект поставки входят:- клапан {{field:Модификация}} - упаковка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронном виде).

Максимальное рабочее давление (PN), бар изб.

40

Масса, кг

~1

Назначение изделия

2.1 НазначениеКлапаны запорные типа SVA, {{field:Модификация}} (далее - клапан) имеют функцию быстрого открытия/закрытия и предназначены для слива масла из систем с хладагентом (аммиак и др.), находящихся под давлением. Таким образом, исключается случайный выброс хладагента в окружающую среду. Клапаны удовлетворяют всем требованиям, предъявляемым к запорному оборудованию для промышленных холодильных установок. 2.2 Климатическое исполнение Клапаны предназначен для работы в макроклиматических районах с умеренным и холодным климатом. Категории размещения УХЛ 3 по ГОСТ 15150–69. <b></b> 2.3 Область применения Промышленные холодильные установки на объектах пищевой промышленности. 2.4 Конструкция №ДетальМатериал№ДетальМатериал1Корпус клапанаСталь A105 (ковка);8Кольцевое уплотнениеХлоропрен2Фиксатор седлаСталь9УплотнениеАлюминий3Посадочное седлоТефлон PTFE10Верхняя часть корпусаСталь4КонусСталь11ШтокНерж. сталь5ПружинаСталь12ПружинаСталь6ШарикСталь13ШарикСталь7Стопорное кольцоСталь14РукояткаНерж. сталь

Наружный / Внутренний диаметры бокового штуцера, мм

21,3 / 13,9

Номинальный диаметр (DN), мм

15

Рабочая среда

ГХФУ, негорючие ГФУ , R717 (NH3). (Газы и жидкости, 1 и 2 группы опасности)

Температура рабочей среды, °С

-40 … +120

Тип присоединения (боковой штуцер)

15 D (1/2") - под сварку встык

Тип присоединения (нижний штуцер)

Наружная резьба G3/4
