***Информация на сайте о товарах, включая цены, не является публичной офертой и может изменяться в зависимости от партии поставки. Уточняйте информацию у наших менеджеров перед оплатой.
- Исполнение
- Угловой
- Номинальный диаметр (DN), мм
- 20
- Максимальное рабочее давление (PN), бар изб.
- 40
Характеристики
A, мм
45
B, мм
45
H, мм
185
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие изделия техническим требованиям при соблюдении потребителем условий транспортировки, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Срок службы изделия при соблюдении рабочих диапазонов, указанных в паспорте / инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.
Герметичность затвора по ГОСТ 9544
Класс "А" по ГОСТ 9544-2015
Исполнение
Угловой
Комплектность
В комплект поставки входят:- клапан {{field:Модификация}}
- упаковка;
- паспорт (предоставляется по запросу в электронной форме);
- руководство по эксплуатации (предоставляется по запросу в электронном виде).
Максимальное рабочее давление (PN), бар изб.
40
Масса, кг
~1
Назначение изделия

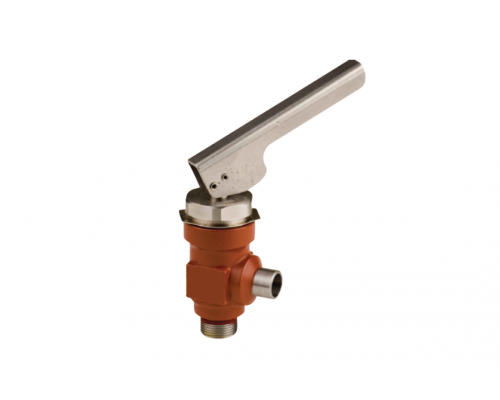

2.1 НазначениеКлапаны запорные типа SVA, {{field:Модификация}} (далее - клапан) имеют функцию быстрого открытия/закрытия и предназначены для слива масла из систем с хладагентом (аммиак и др.), находящихся под давлением. Таким образом, исключается случайный выброс хладагента в окружающую среду.
Клапаны удовлетворяют всем требованиям, предъявляемым к запорному оборудованию для промышленных холодильных установок.
2.2 Климатическое исполнение
Клапаны предназначен для работы в макроклиматических районах с умеренным и холодным климатом. Категории размещения УХЛ 3 по ГОСТ 15150–69.
<b></b>
2.3 Область применения
Промышленные холодильные установки на объектах пищевой промышленности.
2.4 Конструкция
№ДетальМатериал№ДетальМатериал1Корпус клапанаСталь A105 (ковка);8Кольцевое уплотнениеХлоропрен2Фиксатор седлаСталь9УплотнениеАлюминий3Посадочное седлоТефлон PTFE10Верхняя часть корпусаСталь4КонусСталь11ШтокНерж. сталь5ПружинаСталь12ПружинаСталь6ШарикСталь13ШарикСталь7Стопорное кольцоСталь14РукояткаНерж. сталь
Наружный / Внутренний диаметры бокового штуцера, мм
26,9 / 18,9
Номинальный диаметр (DN), мм
20
Рабочая среда
ГХФУ, негорючие ГФУ , R717 (NH3). (Газы и жидкости, 1 и 2 группы опасности)
Температура рабочей среды, °С
-40 … +120
Тип присоединения (боковой штуцер)
20 D (3/4") - под сварку встык
Тип присоединения (нижний штуцер)
Наружная резьба G3/4
