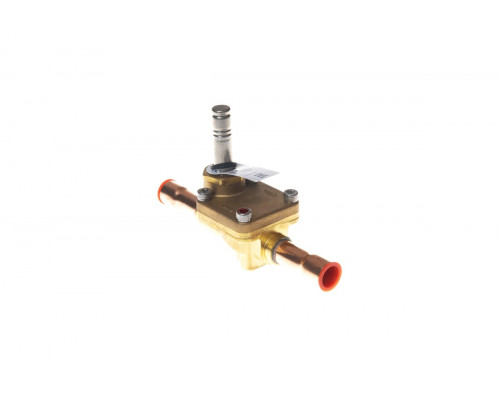

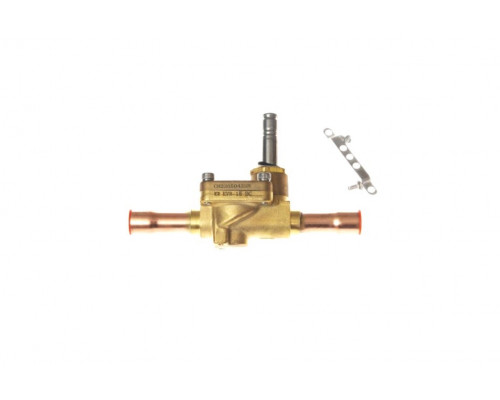

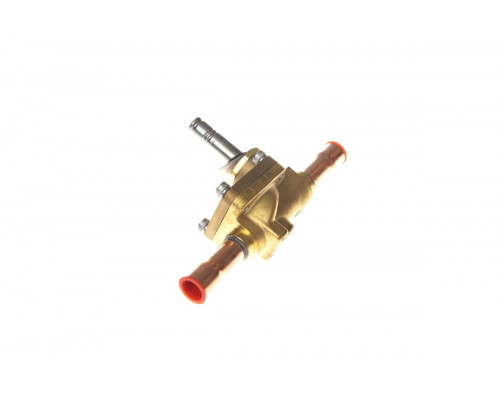

Ридан EVR 15 032L2228R — Клапан электромагнитный постоянного тока НЗ, DN15, присоединительные патрубки 5/8", под пайку ODF

D,мм

16,1

H2, мм

88

H₁, мм

18

L, мм

165

L2, мм

43

L₁, мм

14

W, мм

52

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов электромагнитных типа EVR техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов электромагнитных типа EVR при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Класс гермитичности

B

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входит:- клапан электромагнитный; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Максимальное рабочее давление PB, бар

45

Максимальный открывающий перепад давления ∆p, бар

31

Масса, кг

1,023

Минимальный открывающий перепад давления ∆p, бар

0,2

Назначение изделия

Клапаны электромагнитные типа EVR (далее клапаны EVR) предназначены для установки в жидкостные и всасывающие линии, а также трубопроводы горячего газа. Клапаны подходят для применения в системах холодоснабжения, шоковой заморозки, охлаждения жидкости и систем кондиционирования, работающих на фторсодержащих хладагентах, включая такие хладагенты высокого давления, как R410A.

Номинальный диаметр (DN), мм

15

Присоединительные патрубки, дюйм

5/8"

Присоединительные патрубки, мм

-

Пропускная способность Kv, м3/ч

2,6

Рабочая среда

ХФУ, ГХФУ и ГФУ (2 группа опасности)

Температура окружающей среды, °С

-40..55

Температура рабочей среды, °С

-40…105 (кратковременно)

Тип катушки

пост ток

Тип клапана

НЗ (нормально закрытый)

Тип присоединения

Под пайку ODF

Фазовое состояние

Жидкость/Газ
