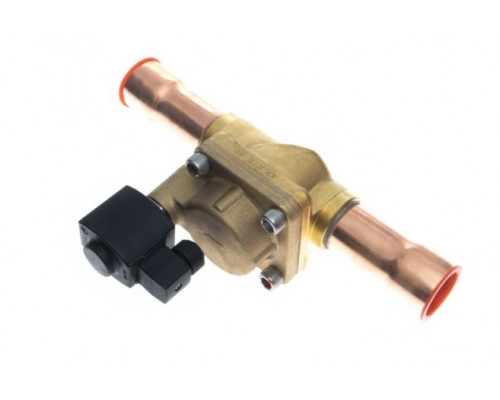

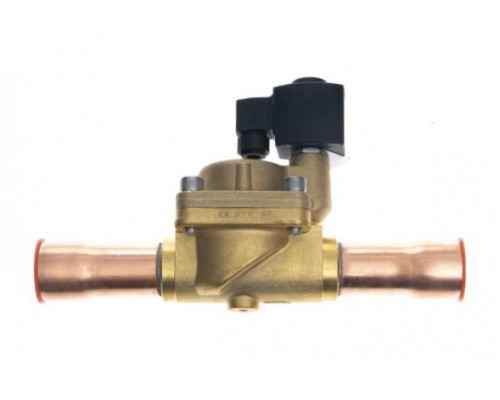

Ридан EVR 40 032L1110R — Клапан электромагнитный переменного тока НЗ, DN40, присоединительные патрубки 42 мм, под пайку ODF

A,мм

119

B, мм

85

D,мм

42,3

H2, мм

150

H₁, мм

32

L2, мм

316

L₁, мм

29

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие клапанов электромагнитных типа EVR техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов электромагнитных типа EVR при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Класс гермитичности

B

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входит:- клапан электромагнитный типа {{field:Модификация}}; - электромагнитная катушка с кодом заказа 018F6601R; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Максимальное рабочее давление PB, бар

45

Максимальный открывающий перепад давления ∆p, бар

31

Масса, кг

5,008

Минимальный открывающий перепад давления ∆p, бар

0,2

Назначение изделия

Клапаны электромагнитные EVR, {{field:Модификация}} (далее клапаны EVR) предназначены для установки в жидкостные и всасывающие линии, а также трубопроводы горячего газа. Клапаны подходят для применения в системах холодоснабжения, шоковой заморозки, охлаждения жидкости и систем кондиционирования, работающих на фторсодержащих хладагентах, включая такие хладагенты высокого давления, как R410A.

Номинальный диаметр (DN), мм

40

Присоединительные патрубки, дюйм

-

Присоединительные патрубки, мм

42

Пропускная способность Kv, м3/ч

25

Рабочая среда

ГХФУ и негорючие ГФУ (2 группа опасности)

Температура окружающей среды, °С

-40..55

Температура рабочей среды, °С

-40…105 (кратковременно)

Тип катушки

пер.ток

Тип клапана

НЗ (нормально закрытый)

Тип присоединения

Под пайку ODF

Фазовое состояние

Газ/жидкость
