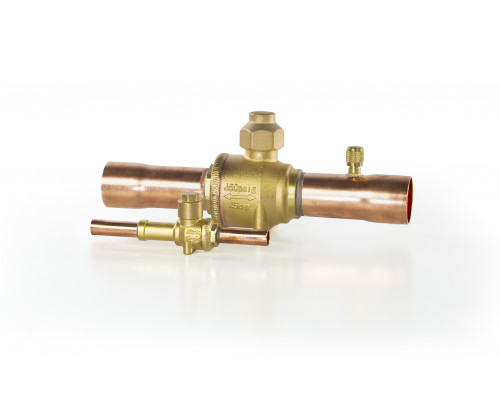

Ридан GBC 009L7027R — Запорный шаровой кран, DN32, присоединительные патрубки 1"3/8, под пайку ODF

A, мм

119.2

B, мм

27

C, мм

38

D, мм

35

E, мм

25

H, мм

80.0

L, мм

251

M, мм

M4

S, mm

S17

Вес, кг

1,001

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие кранов шаровых типа GBC техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы кранов шаровых типа GBC при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Диапазон температур рабочей среды, °C

-40→120

Класс гермитичности

B

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входит:- кран шаровой типа {{field:Модификация}}; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Максимальное испытательное давление PB, бар

65

Максимальное рабочее давление PB, бар

45

Материал деталей изделия

Смотрите в руководстве по эксплуатации

Назначение изделия

Краны шаровые типа GBC, {{field:Модификация}} – это запорные краны с ручным управлением, предназначенные для использования в жидкостных и всасывающих линиях, а также трубопроводах горячего газа холодильных и морозильных установок и систем кондиционирования воздуха. Направление движения потока хладагента указано стрелкой на корпусе крана. Краны шаровые типа GBC обеспечивают максимальную герметичность как во внешних соединениях, так и по посадочному седлу. В полностью открытом положении краны пропускают максимальный расход хладагента.

Номинальный диаметр (DN), мм

32

Присоединительные патрубки, дюйм

-

Присоединительные патрубки, мм

35

Пропускная способность Kv, м3/ч

66

Сервисный штуцер

нет

Тип присоединения

Под пайку ODF

Тип хладагента

ХФУ, ГХФУ и ГФУ (группа опасности 2)

Фазовое состояние

Газ/жидкость
