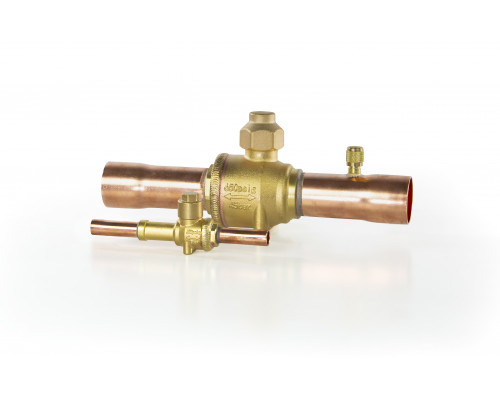

Ридан GBC 009L7980R — Запорный шаровой кран, DN80, присоединительные патрубки 3"1/8, под пайку ODF

A, мм

157

C, мм

40

D, мм

79.6

E, мм

45.5

F, мм

9

h, mm

106

k, мм

83.5

L, mm

305

M, мм

M6

Вес, кг

8,283

Гарантийные обязательства

Изготовитель/продавец гарантирует соответствие кранов шаровых типа GBC техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы кранов шаровых типа GBC при соблюдении рабочих диапазонов, указанных в паспорте/инструкции по эксплуатации, и при проведении необходимых сервисных работ составляет 10 лет с даты продажи, указанной в транспортных документах.

Диапазон температур рабочей среды, °C

-40→120

Класс гермитичности

B

Климатическое исполнение

УХЛ4

Комплектность

В комплект поставки входит:- кран шаровой типа {{field:Модификация}}; - упаковочная коробка; - паспорт (предоставляется по запросу в электронной форме); - руководство по эксплуатации (предоставляется по запросу в электронной форме).

Максимальное испытательное давление PB, бар

65

Максимальное рабочее давление PB, бар

45

Материал деталей изделия

Смотрите в руководстве по эксплуатации

Назначение изделия

Краны шаровые типа GBC, {{field:Модификация}} – это запорные краны с ручным управлением, предназначенные для использования в жидкостных и всасывающих линиях, а также трубопроводах горячего газа холодильных и морозильных установок и систем кондиционирования воздуха. Направление движения потока хладагента указано стрелкой на корпусе крана. Краны шаровые типа GBC обеспечивают максимальную герметичность как во внешних соединениях, так и по посадочному седлу. В полностью открытом положении краны пропускают максимальный расход хладагента.

Номинальный диаметр (DN), мм

80

Присоединительные патрубки, дюйм

3 1/8"

Присоединительные патрубки, мм

-

Пропускная способность Kv, м3/ч

700

Сервисный штуцер

нет

Тип присоединения

Под пайку ODF

Тип хладагента

ХФУ, ГХФУ и ГФУ (группа опасности 2)

Фазовое состояние

Газ/жидкость
