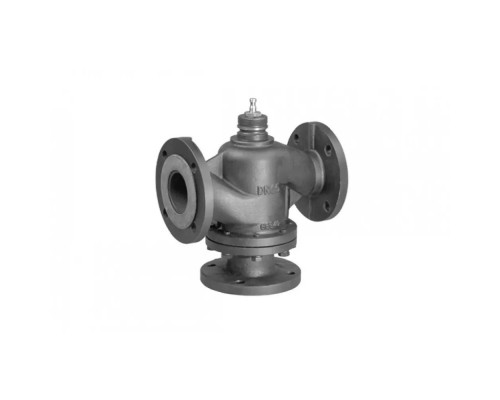

Клапан регулирующий VF-3R Ridan фланцевый Ду15 Kvs=4 | 065Z3355R - высококачественный клапан регулирующий, предназначенный для использования в системах тепло- и холодоснабжения зданий. Он обеспечивает точное регулирование потока теплоносителя и поддержание необходимой температуры в системе. Клапан имеет номинальный диаметр 15 мм и пропускную способность Kvs 4 м³/ч. Он изготовлен из высокопрочного чугуна с шаровидным графитом GGG 40 QT450-10 и нержавеющей стали, что обеспечивает его долговечность и надежность. Клапан регулирующий VF-3R Ridan фланцевый Ду15 Kvs=4 | 065Z3355R имеет герметичный затвор, который обеспечивает минимальную утечку и надежную работу. Он также обладает широким диапазоном регулирования, что позволяет точно настроить поток теплоносителя. Клапан устанавливается с электроприводами ARVE–1000R DN 15–50, AMVE–1800R DN 15-80, AMVE–3000R DN 65–150, AMVE–6500R DN 100–250, AMVE–10KR DN 100–300, что обеспечивает его автоматизацию и управление. Гарантийный срок эксплуатации клапана составляет 10 лет при соблюдении всех условий эксплуатации и сервисных работ. Клапан регулирующий VF-3R Ridan фланцевый Ду15 Kvs=4 | 065Z3355R - надежное и эффективное решение для регулирования потока теплоносителя в системах тепло- и холодоснабжения зданий.
Характеристики
D, мм
95
L, мм
130
PH среды
Мин. 7 , Макс 10
Вид привода или регулирующего блока
ARV(E)–1000R (DN 15–50); AMV(E)–1800R (DN 15-80); AMV(E)–3000R (DN 65–150); AMV(E)–6500R (DN 100–250);AMV(E)–10KR (DN 100–300).
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие VF-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации. Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Герметичность затвора (объем протечки / класс герметичности)
Не более 0,01% от kvs
Динамический диапазон регулирования
>50 : 1
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Комплектность
В комплект поставки входит: - клапан регулирующий седельный типа VF-3R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме).
Конус
Нержавеющая сталь
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Коэффициент начала кавитации
0.5
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
4 (5) бара;
Масса, кг, не более
6.75
Назначение изделия
Назначение изделия VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами: • ARV(E)–1000R (DN 15–50) • AMV(E)–1800R (DN 15-80) • AMV(E)–3000R (DN 65–150) • AMV(E)–6500R (DN 100–250) • AMV(E)–10KR (DN 100–300) в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя.
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
15
Пропускная способность Kvs, м³/ч
4
Рабочая среда
вода или 50% водный раствор гликоля
Серия
VF-3R
Температура рабочей среды, °С
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Тип присоединения к трубопроводу
фланцевый
Уплотнение
PTFE, FPM
Характеристика регулирования
проход А-АВ: логарифмическая; проход В-ВА: линейная
Ход штока, мм
13
