***Информация на сайте о товарах, включая цены, не является публичной офертой и может изменяться в зависимости от партии поставки. Уточняйте информацию у наших менеджеров перед оплатой.

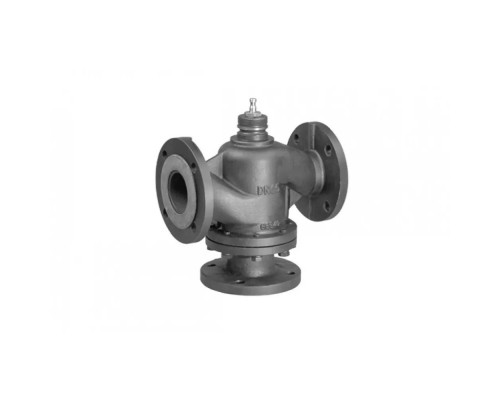

Клапан регулирующий VF-3R Ridan фланцевый Ду20 Kvs=6,3 | 065Z3356R - надежное и качественное решение для регулирования потока теплоносителя в системах тепло- и холодоснабжения зданий.
Характеристики:
- Диаметр D: 105 мм
- Длина L: 150 мм
- Давление среды PH: Мин. 7, Макс 10
- Вид привода или регулирующего блока: ARVE–1000R DN 15–50; AMVE–1800R DN 15-80; AMVE–3000R DN 65–150; AMVE–6500R DN 100–250; AMVE–10KR DN 100–300
- Гарантийный срок: 10 лет
- Герметичность затвора: Не более 0,01% от kvs
- Динамический диапазон регулирования: >50 : 1
- Климатическое исполнение: Категория 3 по ГОСТ 15150-69
- Комплектность: клапан регулирующий седельный типа VF-3R, упаковочная коробка, паспорт и руководство по эксплуатации предоставляется по запросу в электронной форме
- Конус: Нержавеющая сталь
- Корпус: Высокопрочный чугун с шаровидным графитом GGG 40 QT450-10
- Коэффициент начала кавитации: 0.5
- Максимально допустимый перепад давления с приводом низкого усилия: 4 5 бара
- Масса: не более 7.05 кг
- Назначение изделия: VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя
- Номинальное давление: 16 бар
- Номинальный диаметр: 20 мм
- Пропускная способность Kvs: 6.3 м³/ч
- Рабочая среда: вода или 50% водный раствор гликоля
- Серия: VF-3R
- Температура рабочей среды: 0 -5–150 °С при температуре от -5 до 0 °С требуется подогреватель штока
- Тип присоединения к трубопроводу: фланцевый
- Уплотнение: PTFE, FPM
- Характеристика регулирования: проход А-АВ: логарифмическая; проход В-ВА: линейная
- Ход штока: 13 мм
Клапан регулирующий VF-3R Ridan фланцевый Ду20 Kvs=6,3 | 065Z3356R обеспечивает точное и надежное регулирование потока теплоносителя, что позволяет поддерживать необходимую температуру в системе тепло- и холодоснабжения. Клапан имеет высокую герметичность затвора и широкий динамический диапазон регулирования.
Корпус клапана выполнен из высокопрочного чугуна с шаровидным графитом, что обеспечивает надежность и долговечность изделия. Конус из нержавеющей стали обеспечивает гладкое и плавное регулирование потока.
Клапан регулирующий VF-3R Ridan фланцевый Ду20 Kvs=6,3 | 065Z3356R идеально подходит для использования в системах тепло- и холодоснабжения зданий, где требуется точное регулирование потока теплоносителя. Благодаря своим характеристикам и надежности, этот клапан является незаменимым элементом системы.
Характеристики:
- Диаметр D: 105 мм
- Длина L: 150 мм
- Давление среды PH: Мин. 7, Макс 10
- Вид привода или регулирующего блока: ARVE–1000R DN 15–50; AMVE–1800R DN 15-80; AMVE–3000R DN 65–150; AMVE–6500R DN 100–250; AMVE–10KR DN 100–300
- Гарантийный срок: 10 лет
- Герметичность затвора: Не более 0,01% от kvs
- Динамический диапазон регулирования: >50 : 1
- Климатическое исполнение: Категория 3 по ГОСТ 15150-69
- Комплектность: клапан регулирующий седельный типа VF-3R, упаковочная коробка, паспорт и руководство по эксплуатации предоставляется по запросу в электронной форме
- Конус: Нержавеющая сталь
- Корпус: Высокопрочный чугун с шаровидным графитом GGG 40 QT450-10
- Коэффициент начала кавитации: 0.5
- Максимально допустимый перепад давления с приводом низкого усилия: 4 5 бара
- Масса: не более 7.05 кг
- Назначение изделия: VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя
- Номинальное давление: 16 бар
- Номинальный диаметр: 20 мм
- Пропускная способность Kvs: 6.3 м³/ч
- Рабочая среда: вода или 50% водный раствор гликоля
- Серия: VF-3R
- Температура рабочей среды: 0 -5–150 °С при температуре от -5 до 0 °С требуется подогреватель штока
- Тип присоединения к трубопроводу: фланцевый
- Уплотнение: PTFE, FPM
- Характеристика регулирования: проход А-АВ: логарифмическая; проход В-ВА: линейная
- Ход штока: 13 мм
Клапан регулирующий VF-3R Ridan фланцевый Ду20 Kvs=6,3 | 065Z3356R обеспечивает точное и надежное регулирование потока теплоносителя, что позволяет поддерживать необходимую температуру в системе тепло- и холодоснабжения. Клапан имеет высокую герметичность затвора и широкий динамический диапазон регулирования.
Корпус клапана выполнен из высокопрочного чугуна с шаровидным графитом, что обеспечивает надежность и долговечность изделия. Конус из нержавеющей стали обеспечивает гладкое и плавное регулирование потока.
Клапан регулирующий VF-3R Ridan фланцевый Ду20 Kvs=6,3 | 065Z3356R идеально подходит для использования в системах тепло- и холодоснабжения зданий, где требуется точное регулирование потока теплоносителя. Благодаря своим характеристикам и надежности, этот клапан является незаменимым элементом системы.
Характеристики
D, мм
105
L, мм
150
PH среды
Мин. 7 , Макс 10
Вид привода или регулирующего блока
ARV(E)–1000R (DN 15–50); AMV(E)–1800R (DN 15-80); AMV(E)–3000R (DN 65–150); AMV(E)–6500R (DN 100–250);AMV(E)–10KR (DN 100–300).
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие VF-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации. Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Герметичность затвора (объем протечки / класс герметичности)
Не более 0,01% от kvs
Динамический диапазон регулирования
>50 : 1
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Комплектность
В комплект поставки входит: - клапан регулирующий седельный типа VF-3R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме).
Конус
Нержавеющая сталь
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Коэффициент начала кавитации
0.5
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
4 (5) бара;
Масса, кг, не более
7.05
Назначение изделия
Назначение изделия VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами: • ARV(E)–1000R (DN 15–50) • AMV(E)–1800R (DN 15-80) • AMV(E)–3000R (DN 65–150) • AMV(E)–6500R (DN 100–250) • AMV(E)–10KR (DN 100–300) в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя.
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
20
Пропускная способность Kvs, м³/ч
6.3
Рабочая среда
вода или 50% водный раствор гликоля
Серия
VF-3R
Температура рабочей среды, °С
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Тип присоединения к трубопроводу
фланцевый
Уплотнение
PTFE, FPM
Характеристика регулирования
проход А-АВ: логарифмическая; проход В-ВА: линейная
Ход штока, мм
13
