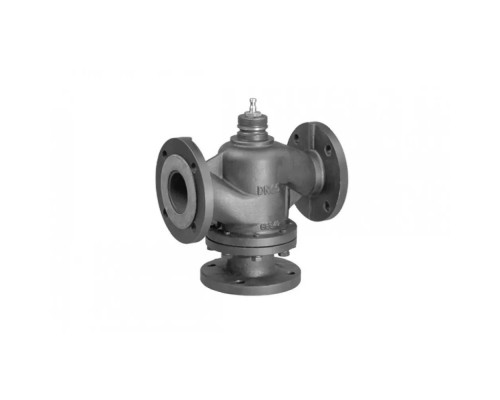

Клапан регулирующий VF-3R Ridan фланцевый Ду200 Kvs=450 - надежное и качественное решение для регулирования потока теплоносителя в системах тепло- и холодоснабжения зданий.
Характеристики:
- Диаметр D: 340 мм
- Длина L: 495 мм
- Давление среды PH: Мин. 7, Макс 10
- Вид привода или регулирующего блока: ARVE–1000R DN 15–50; AMVE–1800R DN 15-80; AMVE–3000R DN 65–150; AMVE–6500R DN 100–250; AMVE–10KR DN 100–300
- Гарантийный срок: 10 лет
Клапан регулирующий VF-3R Ridan фланцевый Ду200 Kvs=450 обеспечивает высокую герметичность затвора не более 0,01% от kvs и широкий динамический диапазон регулирования >50:1. Изделие имеет климатическое исполнение категории 3 по ГОСТ 15150-69 и комплектуется паспортом и руководством по эксплуатации.
Корпус клапана выполнен из высокопрочного чугуна с шаровидным графитом GGG 40 QT450-10, а конус из нержавеющей стали. Клапан имеет коэффициент начала кавитации 0.25 и максимально допустимый перепад давления с приводом низкого усилия 2,9 3,5 бара. Масса изделия составляет не более 91 кг.
Назначение изделия VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя.
Клапан регулирующий VF-3R Ridan фланцевый Ду200 Kvs=450 имеет номинальное давление 16 бар и номинальный диаметр 200 мм. Пропускная способность Kvs составляет 450 м³/ч. Изделие предназначено для работы с водой или 50% водным раствором гликоля при температуре рабочей среды от 0 -5 до 150 °С. При температуре от -5 до 0 °С требуется использование подогревателя штока.
Клапан регулирующий VF-3R Ridan фланцевый Ду200 Kvs=450 - надежное и эффективное решение для регулирования потока теплоносителя в системах тепло- и холодоснабжения зданий. Приобретайте качественные изделия от производителя Ridan и наслаждайтесь их надежностью и долговечностью.
Характеристики:
- Диаметр D: 340 мм
- Длина L: 495 мм
- Давление среды PH: Мин. 7, Макс 10
- Вид привода или регулирующего блока: ARVE–1000R DN 15–50; AMVE–1800R DN 15-80; AMVE–3000R DN 65–150; AMVE–6500R DN 100–250; AMVE–10KR DN 100–300
- Гарантийный срок: 10 лет
Клапан регулирующий VF-3R Ridan фланцевый Ду200 Kvs=450 обеспечивает высокую герметичность затвора не более 0,01% от kvs и широкий динамический диапазон регулирования >50:1. Изделие имеет климатическое исполнение категории 3 по ГОСТ 15150-69 и комплектуется паспортом и руководством по эксплуатации.
Корпус клапана выполнен из высокопрочного чугуна с шаровидным графитом GGG 40 QT450-10, а конус из нержавеющей стали. Клапан имеет коэффициент начала кавитации 0.25 и максимально допустимый перепад давления с приводом низкого усилия 2,9 3,5 бара. Масса изделия составляет не более 91 кг.
Назначение изделия VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя.
Клапан регулирующий VF-3R Ridan фланцевый Ду200 Kvs=450 имеет номинальное давление 16 бар и номинальный диаметр 200 мм. Пропускная способность Kvs составляет 450 м³/ч. Изделие предназначено для работы с водой или 50% водным раствором гликоля при температуре рабочей среды от 0 -5 до 150 °С. При температуре от -5 до 0 °С требуется использование подогревателя штока.
Клапан регулирующий VF-3R Ridan фланцевый Ду200 Kvs=450 - надежное и эффективное решение для регулирования потока теплоносителя в системах тепло- и холодоснабжения зданий. Приобретайте качественные изделия от производителя Ridan и наслаждайтесь их надежностью и долговечностью.
Характеристики
D, мм
340
L, мм
495
PH среды
Мин. 7 , Макс 10
Вид привода или регулирующего блока
ARV(E)–1000R (DN 15–50); AMV(E)–1800R (DN 15-80); AMV(E)–3000R (DN 65–150); AMV(E)–6500R (DN 100–250);AMV(E)–10KR (DN 100–300).
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие VF-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации. Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Герметичность затвора (объем протечки / класс герметичности)
Не более 0,01% от kvs
Динамический диапазон регулирования
>50 : 1
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Комплектность
В комплект поставки входит: - клапан регулирующий седельный типа VF-3R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме).
Конус
Нержавеющая сталь
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Коэффициент начала кавитации
0.25
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
2,9 (3,5) бара;
Масса, кг, не более
91
Назначение изделия
Назначение изделия VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами: • ARV(E)–1000R (DN 15–50) • AMV(E)–1800R (DN 15-80) • AMV(E)–3000R (DN 65–150) • AMV(E)–6500R (DN 100–250) • AMV(E)–10KR (DN 100–300) в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя.
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
200
Пропускная способность Kvs, м³/ч
450
Рабочая среда
вода или 50% водный раствор гликоля
Серия
VF-3R
Температура рабочей среды, °С
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Тип присоединения к трубопроводу
фланцевый
Уплотнение
PTFE, FPM
Характеристика регулирования
проход А-АВ: логарифмическая; проход В-ВА: линейная
Ход штока, мм
40
