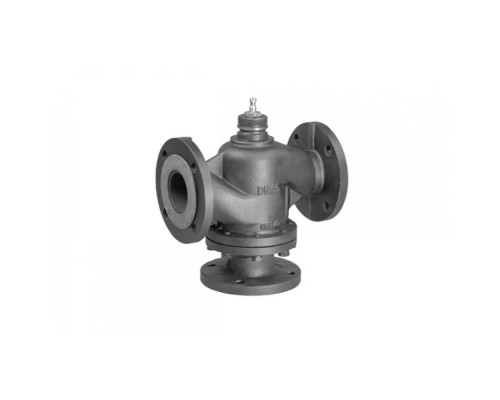

Клапан регулирующий VF-3R Ridan фланцевый Ду32 Kvs=16 - это трехходовой седельный клапан, предназначенный для регулирования потока теплоносителя в системах тепло- и холодоснабжения зданий. Он обеспечивает поддержание необходимой температуры теплоносителя для потребителя. Клапан имеет следующие характеристики: диаметр D - 140 мм, длина L - 180 мм, PH среды: Мин. 7, Макс 10. Гарантийный срок эксплуатации составляет 10 лет при соблюдении рабочих диапазонов и проведении сервисных работ. Корпус клапана изготовлен из высокопрочного чугуна с шаровидным графитом GGG 40, что обеспечивает его долговечность и надежность. Уплотнение выполнено из PTFE и FPM. Пропускная способность клапана составляет 16 м³/ч. Рабочая среда может быть вода или 50% водный раствор гликоля. Температура рабочей среды варьируется от 0 до 150 °С, при температуре от -5 до 0 °С требуется подогреватель штока. Клапан регулирующий VF-3R Ridan фланцевый Ду32 Kvs=16 является надежным и эффективным решением для регулирования потока теплоносителя в системах отопления и охлаждения.
Характеристики
D, мм
140
L, мм
180
PH среды
Мин. 7 , Макс 10
Вид привода или регулирующего блока
ARV(E)–1000R (DN 15–50); AMV(E)–1800R (DN 15-80); AMV(E)–3000R (DN 65–150); AMV(E)–6500R (DN 100–250);AMV(E)–10KR (DN 100–300).
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие VF-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации. Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Герметичность затвора (объем протечки / класс герметичности)
Не более 0,01% от kvs
Динамический диапазон регулирования
>50 : 1
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Комплектность
В комплект поставки входит: - клапан регулирующий седельный типа VF-3R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме).
Конус
Нержавеющая сталь
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Коэффициент начала кавитации
0.5
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
4 (5) бара;
Масса, кг, не более
9.800000000000001
Назначение изделия
Назначение изделия VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами: • ARV(E)–1000R (DN 15–50) • AMV(E)–1800R (DN 15-80) • AMV(E)–3000R (DN 65–150) • AMV(E)–6500R (DN 100–250) • AMV(E)–10KR (DN 100–300) в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя.
Номинальный диаметр (DN), мм
32
Пропускная способность Kvs, м³/ч
16
Рабочая среда
вода или 50% водный раствор гликоля
Серия
VF-3R
Температура рабочей среды, °С
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Тип присоединения к трубопроводу
фланцевый
Уплотнение
PTFE, FPM
Характеристика регулирования
проход А-АВ: логарифмическая; проход В-ВА: линейная
Ход штока, мм
13
