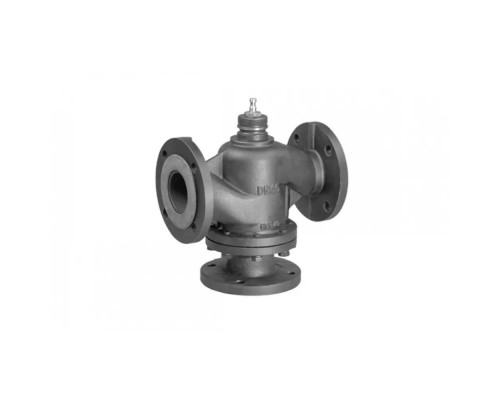

Клапан регулирующий VF-3R Ridan фланцевый Ду80 Kvs=100 | 065Z3362R - это трехходовой седельный клапан, предназначенный для регулирования потока теплоносителя в системах тепло- и холодоснабжения зданий. Он обладает высокой герметичностью и долгим сроком службы. Клапан имеет фланцевое присоединение и номинальный диаметр 80 мм. Рабочая среда - вода или 50% водный раствор гликоля. Клапан регулирующий VF-3R Ridan фланцевый Ду80 Kvs=100 | 065Z3362R обеспечивает линейную характеристику регулирования и имеет пропускную способность Kvs 100 м³/ч. Клапан оснащен нержавеющим конусом и высокопрочным чугунным корпусом с шаровидным графитом GGG 40 QT450-10. Он обладает коэффициентом начала кавитации 0.4 и динамическим диапазоном регулирования более 50:1. Клапан регулирующий VF-3R Ridan фланцевый Ду80 Kvs=100 | 065Z3362R имеет номинальное давление 16 бар и температурный диапазон от 0 до 150 °C. При температуре от -5 до 0 °C требуется подогреватель штока. Клапан поставляется в комплекте с упаковочной коробкой, паспортом и руководством по эксплуатации. Гарантийный срок эксплуатации и хранения клапана составляет 12 месяцев с даты продажи или 18 месяцев с даты производства.
Характеристики
D, мм
200
L, мм
310
PH среды
Мин. 7 , Макс 10
Вид привода или регулирующего блока
ARV(E)–1000R (DN 15–50); AMV(E)–1800R (DN 15-80); AMV(E)–3000R (DN 65–150); AMV(E)–6500R (DN 100–250);AMV(E)–10KR (DN 100–300).
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие VF-3R техническим требованиям при соблюдении потребителем условий транспортирования, хранения, монтажа и эксплуатации. Срок службы клапана при соблюдении рабочих диапазонов согласно паспорту и проведении необходимых сервисных работ - 10 лет с начала эксплуатации. Гарантийный срок эксплуатации и хранения клапана - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства.
Герметичность затвора (объем протечки / класс герметичности)
Не более 0,01% от kvs
Динамический диапазон регулирования
>50 : 1
Климатическое исполнение
Категория 3 по ГОСТ 15150-69
Комплектность
В комплект поставки входит: - клапан регулирующий седельный типа VF-3R; - упаковочная коробка; - паспорт и руководство по эксплуатации (предоставляется по запросу в электронной форме).
Конус
Нержавеющая сталь
Корпус
Высокопрочный чугун с шаровидным графитом GGG 40 (QT450-10)
Коэффициент начала кавитации
0.4
Максимально допустимый перепад давления с приводом низкого усилия ( значение в скобках для доступного привода с большим усилием) , бар
3,5 (4) бара;
Масса, кг, не более
24
Назначение изделия
Назначение изделия VF-3R – клапан регулирующий, трехходовой, седельный, фланцевый предназначены для применения без адаптера с электроприводами: • ARV(E)–1000R (DN 15–50) • AMV(E)–1800R (DN 15-80) • AMV(E)–3000R (DN 65–150) • AMV(E)–6500R (DN 100–250) • AMV(E)–10KR (DN 100–300) в системах тепло- и холодоснабжения зданий, регулирования потока теплоносителя проходящего через него и получения необходимой температуры теплоносителя для потребителя.
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
80
Пропускная способность Kvs, м³/ч
100
Рабочая среда
вода или 50% водный раствор гликоля
Серия
VF-3R
Температура рабочей среды, °С
0 (-5)–150 -При температуре от -5 до 0 °С требуется подогреватель штока
Тип присоединения к трубопроводу
фланцевый
Уплотнение
PTFE, FPM
Характеристика регулирования
проход А-АВ: логарифмическая; проход В-ВА: линейная
Ход штока, мм
20
