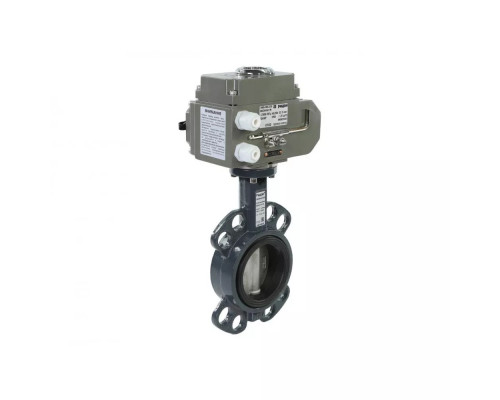

Затвор Ридан PN16 DN50 чугун/EPDM/ЭП24В DN50 с электрическим приводом АМБ - надежное и функциональное решение для использования в различных энергетических и технологических установках. Этот затвор обладает следующими характеристиками: длина L составляет 43 мм, время поворота на 90 градусов - 20 секунд, гарантийный срок эксплуатации - 12 месяцев. Затвор имеет класс герметичности А по ГОСТ 9544-2015. Исполнение затвора - с электрическим приводом АМБ. Класс защиты - IP 68. Максимальное рабочее давление составляет 16 бар. Масса затвора - 4.2 кг. Назначение изделия - использование в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор Ридан PN16 DN50 чугун/EPDM/ЭП24В DN50 с электрическим приводом АМБ предназначен для работы с холодной водой, 50% гликолем, горячей водой и питьевой водой. Рабочая температура окружающей среды - от -15 до +70 °С, а рабочей среды - от -15 до +120 °С. Затвор имеет тип присоединения к трубопроводу - центрирующие проушины. Номинальный диаметр - 50 мм. Напряжение питания - 24 В. Ток - 1.1 А. Условия транспортировки и хранения: складское длительное хранение в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках. Затвор Ридан PN16 DN50 чугун/EPDM/ЭП24В DN50 с электрическим приводом АМБ - надежное решение для вашей системы.
Характеристики
L, мм
43
Врема поворота на 90 грд, сек
20
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие дисковых затворов типа ЗДМ техническим требованием при соблюдении потребителем условий транспортирования, хранения и эксплуатации.Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы затворов дисковых типа ЗДМ при соблюдении условий эксплуатации и совместимости рабочих сред согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Герметичность затвора (объем протечки / класс герметичности)
ГОСТ 9544-2015 Класс А
Дополнительные требования
Запрещена эксплуатация затвора без рукоятки, редуктора или привода. Запрещается демонтаж рукоятки, редуктора или привода затвора, установленного на работающем трубопроводе или находящимся под давлением. Монтаж затвора производить только при положительных температурах окружающей среды.Запуск в эксплуатацию производить только при положительных температурах окружающей и рабочей среды. Запрещено производство работ при температуре поверхности затвора более +50°С и ниже -40°С без проведения соответствующих мероприятий по защите обслуживающего персонала, производящего работы.
Исполнение
с электрическим приводом АМБ
Класс защиты IP
68
Комплектность
В комплект поставки входит: затвор дисковый; электрический привод; переходники и адаптеры (если необходимо); крепеж электропривода; упаковка; паспорт (предоставляется по запросу в электронной форме); руководство по эксплуатации (предоставляется по запросу в электронной форме).
Максимальное рабочее давление среды при температуре +20С (Рр), бар
16
Масса, кг, не более
4.2
Назначение изделия
Затворы дисковые типа ЗДМ (далее - затворы ) предназначены для использования в качестве запорной и регулирующей арматуры в различных энергетических и технологических установках. Затворы ЗДМ предназначены для использования в системах водоснабжения, теплоснабжения, холодоснабжения, вентиляции и кондиционирования. Затвор ЗДМ не предназначен для использования в составе узлов управления установок пожаротушения как пожарное запорное устройство.
Назначенный ресурс работы
2500 циклов "открыть-закрыть" в течение 24 месяцев со дня запуска в эксплуатацию.
Напряжение питания, В
24 В
Номинальный диаметр (DN), мм
50
Рабочая среда
Холодная вода, 50% гликоль, горячая вода, питьевая вода
Температура окружающей среды, °С
от -15 до +70
Температура рабочей среды, °С
от -15 до +120
Тип присоединения к трубопроводу
центрирующие проушины
Ток, А
1.1
Условия транспортировки и хранения
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от +10°С до +35°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при минимальной температуре -40°С кратковременно.
