***Информация на сайте о товарах, включая цены, не является публичной офертой и может изменяться в зависимости от партии поставки. Уточняйте информацию у наших менеджеров перед оплатой.

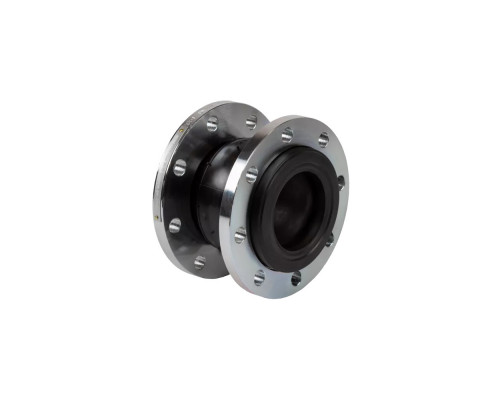

Гибкая вставка Ridan ZKV EPDM PN16 DN600 | 082X9053R - надежное решение для систем питьевого водоснабжения и теплоснабжения. Она предназначена для уменьшения шумов и предотвращения передачи механических вибраций по трубопроводным системам. Вставка изготовлена из гибкого элемента EPDM, армированного нейлоновой нитью, что обеспечивает ее прочность и долговечность.
Гибкая вставка Ridan ZKV EPDM PN16 DN600 | 082X9053R имеет диапазон рабочих давлений до 16 бар и может использоваться при температуре от -20 до +100 °C. Она обладает высокой стойкостью к воздействию внешних факторов и рабочим средам, таким как вода, горячая вода, питьевая вода и гликолевые растворы до 50%.
В комплект поставки входит гибкая вставка в сборе, упаковочная коробка и комплект контрольных стержней по заказу. Контрольные стержни используются для ограничения предельных деформаций вставки.
Гибкая вставка Ridan ZKV EPDM PN16 DN600 | 082X9053R имеет гарантийный срок эксплуатации и хранения 12 месяцев с даты продажи или 18 месяцев с даты производства. Срок службы вставки при соблюдении рабочих диапазонов составляет 10 лет.
Заказывайте гибкую вставку Ridan ZKV EPDM PN16 DN600 | 082X9053R прямо сейчас и получите надежное решение для вашей системы водоснабжения или теплоснабжения. Доставка осуществляется по всей России.
Гибкая вставка Ridan ZKV EPDM PN16 DN600 | 082X9053R имеет диапазон рабочих давлений до 16 бар и может использоваться при температуре от -20 до +100 °C. Она обладает высокой стойкостью к воздействию внешних факторов и рабочим средам, таким как вода, горячая вода, питьевая вода и гликолевые растворы до 50%.
В комплект поставки входит гибкая вставка в сборе, упаковочная коробка и комплект контрольных стержней по заказу. Контрольные стержни используются для ограничения предельных деформаций вставки.
Гибкая вставка Ridan ZKV EPDM PN16 DN600 | 082X9053R имеет гарантийный срок эксплуатации и хранения 12 месяцев с даты продажи или 18 месяцев с даты производства. Срок службы вставки при соблюдении рабочих диапазонов составляет 10 лет.
Заказывайте гибкую вставку Ridan ZKV EPDM PN16 DN600 | 082X9053R прямо сейчас и получите надежное решение для вашей системы водоснабжения или теплоснабжения. Доставка осуществляется по всей России.
Характеристики
L, мм
260
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие гибких вставок ZKV техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы гибких вставок при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Гибкий элемент
EPDM/ каучук, армированный нейлоновой нитью
Диапазон рабочих давлений, бар
до 16 бар (без вакуума) - см. Диаграмму "Температура-Давление" в Руководстве по эксплуатации
Дополнительные требования
При монтаже строго соблюдать требования раздела Указаний по монтажу и наладке Руководства по эксплуатации. Не допускается нанесение лакокрасочных, клеевых покрытий и иных материалов, взаимодействующих с материалом гибкого элемента вставки
Значение давления рабочей среды, при котором обязательна установка контрольных стержней, бар
3.1
Исполнение
EPDM
Код комплекта контрольных стержней (поставляются отдельно под заказ)
082X9023
Комплектность
В комплект поставки входит: гибкая вставка в сборе; упаковочная коробка; Комплект контрольных стержней* (не входит в комплект поставки гибких вставок, поставляются по заказу): 2 стержня; 4 фасонные детали; 4 гайки; 4 прокладки (резина); 4 шайбы. * для гибких вставок (от DN200 до DN600 следует применять 2 комплекта контрольных стержней на одну вставку)
Масса, кг, не более
95
Момент затяжки крепежа на фланцах вставки при установке, Н*м
1 этап - затянуть гайки вручную; 2 этап - протянуть динамометрическим ключом с моментом 100 Н*м; 3 этап- протянуть динамометрическим ключом с моментом 200 Н*м.
Назначение изделия
Гибкие вставки типа ZKV (далее - гибкие вставки или вставки) применяются в системах питьевого водоснабжения, хозяйственно-бытовой канализации, в системах теплоснабжения и в промышленных системах и служат для уменьшения шумов и для предотвращения передачи механических вибраций по трубопроводным системам (например, от насосного оборудования). Гибкие вставки не являются средством обеспечения пожарной безопасности. По запросу для гибких вставок поставляется комплект контрольных стержней, который используется в целях ограничения предельных деформаций вставки. При выборе материалов применяемых гибких вставок следует пользоваться общими данными по их стойкости к рабочим средам и воздействию внешних факторов. Рекомендуем запрашивать о применимости гибких вставок в каждом случае.
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
600
Ответные фланцы (заказываются отдельно)
По ГОСТ 33259-2015, исполнение В, тип 11
Пространственное монтажное положение
Любое
Рабочая среда
вода, горячая вода, питьевая вода, гликолевые растворы до 50%
Серия
ZKV
Температура окружающей среды, °С
от -20 до +70
Температура рабочей среды, °С
от -20 до +100
Тип присоединения к трубопроводу
фланцевый
Требуемое количество комплектов контрольных стержней, шт
2
Условия транспортировки и хранения
Складское длительное хранение: в течение 3 лет при условии соблюдения температурного режима от -10°С до +50°С и защиты от пыли и УФ-излучения в темных упаковках, в чистом и сухом помещении. Допускается транспортировка и хранение при температурах от -40°С до +50°С кратковременно.
