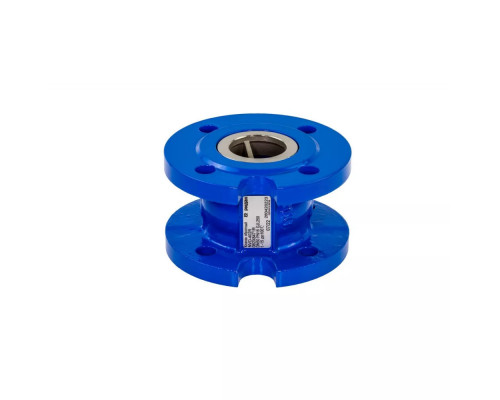

Клапан обратный Ridan NVD-402R PN16 DN80 - это чугунный клапан, предназначенный для предотвращения обратного потока рабочей среды. Он обладает высокой надежностью и не вызывает шума или гидравлического удара. Клапан обратный Ridan NVD-402R PN16 DN80 имеет следующие характеристики: втулка из латуни CW617N, герметичность затвора по ГОСТ9544 класс А, гидравлическая характеристика 258 м³/ч, давление открытия клапана при горизонтальном расположении 436 мм.в.ст., давление открытия клапана при движении потока вверх 155 мм.в.ст., давление открытия клапана при движении потока вниз 280 мм.в.ст. Клапан обратный Ridan NVD-402R PN16 DN80 подходит для использования с холодной водой, горячей водой, раствором гликоля до 50% и питьевой водой. Он изготовлен в соответствии с ТУ 28.14.11-012-72323163-2022. Рабочая температура окружающей среды составляет от -20 до +70 °C, а рабочая температура рабочей среды - от -15 до +100 °C. Клапан обратный Ridan NVD-402R PN16 DN80 имеет фланцевое присоединение к трубопроводу и уплотнение из EPDM. Масса клапана не превышает 9.8 кг. Гарантийный срок эксплуатации и хранения составляет 12 месяцев с даты продажи или 18 месяцев с даты производства. Срок службы клапана составляет 10 лет при соблюдении рабочих диапазонов и проведении необходимых сервисных работ. Клапан обратный Ridan NVD-402R PN16 DN80 - надежное решение для вашей системы.
Характеристики
Втулка
Латунь CW617N
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие клапанов обратных типа NVD-402R техническим требованием при соблюдении потребителем условий транспортировки, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы клапанов обратных типа NVD-402R при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Герметичность затвора (объем протечки/класс герметичности)
ГОСТ9544, Класс А
Гидравлическая характеристика (KVs), м³/ч
258
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.
436
Давление открытия клапана при движении потока вверх (без пружины), мм.в.ст.
155
Давление открытия клапана при движении потока вверх, мм.в.ст.
592
Давление открытия клапана при движении потока вниз, мм.в.ст.
280
Код группы
NVD
Корпус
Чугун GJL250
Масса, кг, не более
9.800000000000001
Назначение изделия
Клапаны обратные типов NVD-402R (далее- клапаны) служат для предотвращения обратного потока рабочей среды. Клапаны характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлического удара. Клапаны обратные не являются средством обеспечения пожарной безопасности.Рабочая среда: холодная вода, горячая вода, до 50% раствор гликоля, питьевая вода. Клапаны обратные изготовлен в соответствии ТУ 28.14.11-012-72323163-2022
Направляющая
Корр.ст.сталь А351 CF8
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
80
Пружина
Корр.ст.сталь AISI302
Рабочая среда
Вода, гликолевые растворы до 50%
Серия
NVD-402R
Температура окружающей среды, °С
от -20 до +70
Температура рабочей среды, °С
от -15 до +100
Тип присоединения к трубопроводу
фланцевый
Уплотнение
EPDM
