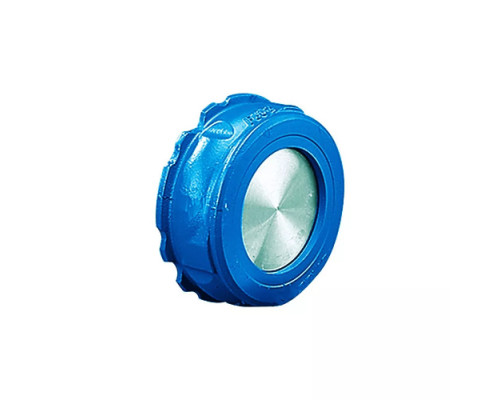

Клапан обратный Ridan NVD-802R PN16 DN80 - надежное и эффективное решение для предотвращения обратного потока рабочей среды. Клапан обладает низким сопротивлением, не вызывает шума и не создает гидравлического удара. Изготовлен из чугуна GGL250 с эпоксидным покрытием, что обеспечивает долгий срок службы и защиту от коррозии. Рабочая среда: вода, гликолевые растворы до 50%. Клапан имеет номинальное давление 16 бар и диаметр 80 мм. Температурный диапазон от -15 до +100 °C. Герметичность затвора соответствует ГОСТ9544, класс А при давлении противотока 0,1 бар. Гидравлическая характеристика составляет 82 м³/ч. Клапан открывается при горизонтальном расположении при давлении 600 мм.в.ст., при движении потока вверх - 662 мм.в.ст., при движении потока вниз - 538 мм.в.ст. Клапан обратный Ridan NVD-802R PN16 DN80 подходит для систем отопления, ГВС, ХВС. Масса клапана составляет не более 2.3 кг. Клапан имеет серию NVD-802R и тип присоединения к трубопроводу - межфланцевый. Гарантийный срок эксплуатации и хранения - 12 месяцев с даты продажи или 18 месяцев с даты производства. Срок службы клапана при соблюдении рабочих диапазонов - 10 лет.
Характеристики
Гарантийные обязательства
Изготовитель/продавец гарантирует соответствие обратных клапанов техническим требованиям при соблюдении потребителем условий транспортирования, хранения и эксплуатации. Гарантийный срок эксплуатации и хранения составляет - 12 месяцев с даты продажи, указанной в транспортных документах, или 18 месяцев с даты производства. Срок службы обратных клапанов при соблюдении рабочих диапазонов согласно паспорту/инструкции по эксплуатации и проведении необходимых сервисных работ – 10 лет с даты продажи, указанной в транспортных документах.
Герметичность затвора (объем протечки/класс герметичности)
ГОСТ9544, Класс А (при давлении противотока 0,1 бар)
Гидравлическая характеристика (KVs), м³/ч
82
Давление открытия клапана при горизонтальном расположении клапана, мм.в.ст.
600
Давление открытия клапана при движении потока вверх, мм.в.ст.
662
Давление открытия клапана при движении потока вниз, мм.в.ст.
538
Код группы
NVD
Корпус
Чугун GGL250 с эпоксидным покрытием
Масса, кг, не более
2.3
Назначение изделия
Клапаны обратные типа NVD-802R (далее - клапаны) служат для предотвращения обратного потока рабочей среды. Клапаны характеризуются низким сопротивлением. Они надежны, не вызывают шума и не создают гидравлического удара. Клапаны не являются средством обеспечения пожарной безопасности.Рабочая среда: вода систем отопления, ГВС, ХВС, гликолевые растворы до 50%.
Направляющая
Корр.ст.сталь ASTM A351 CF8M
Номинальное давление (PN), бар
16
Номинальный диаметр (DN), мм
80
Рабочая среда
Вода, гликолевые растворы до 50%
Серия
NVD-802R
Стопорное кольцо
AISI 316
Температура окружающей среды, °С
от -20 до +70
Температура рабочей среды, °С
от -15 до +100
Тип присоединения к трубопроводу
межфланцевый
Уплотнение
EPDM
